一、項目背景

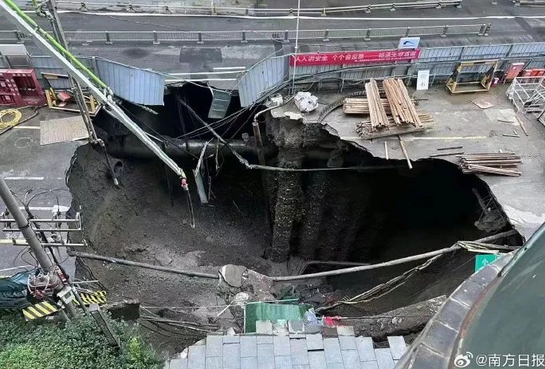

近年城市道路塌陷事故逐年增多，2023年全國塌陷事故達1206起，路基空洞隱蔽性強、突發風險高，嚴重威脅群眾出行安全。國家出臺《智慧城市城市運行指標體系總體框架》，將道路塌陷評價納入國標，同步增發萬億國債補齊城市防災短板，全面推進城市體檢、城市更新，地下管線、道路路基等城市生命線安全檢測成為剛需。
路面塌陷核心形成邏輯：土體流失形成地下空洞→路面支撐不足→車輛荷載觸發塌陷。主要誘因分為五類：供排水管網老化滲漏沖刷土體；地鐵、隧道施工擾動土層；暴雨、地質松動等自然災害；車輛超載；路基填料不合格、壓實度不足等施工遺留問題。傳統人工巡檢、鉆探取樣效率低、破壞性強，無法實現全域常態化排查，亟需車載三維探地雷達這類無損快速檢測技術，提前識別空洞、脫空、富水等隱患，實現災害前置預警。
二、車載三維探地雷達技術與核心優勢
（一）技術原理
系統搭載多通道陣列天線，向地下發射寬頻電磁波，通過接收地下介質反射波形，結合北斗RTK厘米級定位同步采集數據，生成地下三維剖面成像，無損識別路基空洞、管線、松散層、滲水區等病害。高低頻天線組合覆蓋0-10m探測深度，兼顧淺層路面精細檢測與深層路基隱患勘查。
?。ǘ┧拇蠛诵膬?yōu)勢
1.高精度三維成像：厘米級探測分辨率，多通道數據融合直觀呈現地下空間形態，精準量化空洞尺寸、埋深范圍。
2.高速智能檢測：車輛正常行駛即可作業，最高檢測時速100km/h，不阻斷交通；內置AI算法自動識別管線、空洞病害，降低人工判讀誤差，應急場景可快速到場勘測。
3.全程無損作業：電磁波非接觸探測，無需開挖鉆孔，不破壞路面、地下管線，適配城市主干道常態化普查。
4.前置防災預警：大面積地毯式掃描，提前鎖定隱蔽路基病害，從源頭消除塌陷風險，減少重大安全事故與經濟損失。
（三）天線與通道選型邏輯
天線頻率決定探測深度與精度：2GHz高頻用于路面面層、橋梁鋼筋檢測；400-600MHz適配市政管線、淺層空洞；200MHz低頻可探測10m深層路基。
通道數量影響覆蓋寬度與抗干擾能力，4/8通道適合小型支路，8-16通道為市政道路主流配置，兼顧探測范圍、設備體積與項目成本，過多通道會增加車輛通行難度與運維成本。
三、世隆SL-VGPR車載三維探地雷達系統
1.適用場景
市政道路空洞塌陷排查、高速公路結構層檢測、地下管線定位、鐵路隧道道床勘查、機場跑道質檢、堤壩蟻穴/管涌隱患探測。
2.產品核心特點

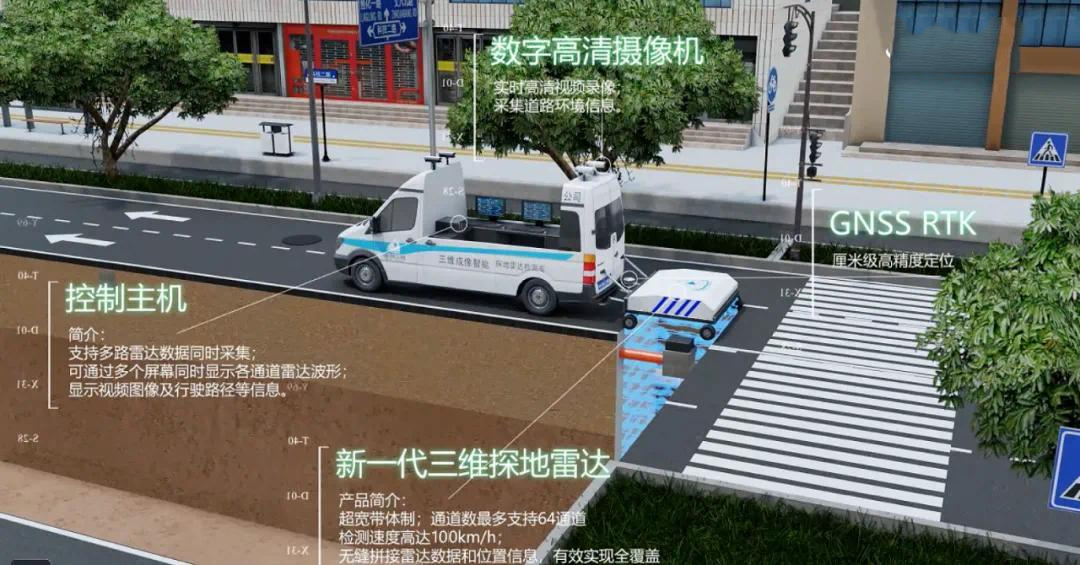

高低頻陣列天線同步采集，淺層、深層病害一次掃測；多通道數據實時三維可視化；可自動識別空洞、裂縫、含水松散層；搭配AI管線識別模塊，自動標注管線埋深、走向；整機集成高清視頻、RTK定位，雷達影像與現場畫面、坐標一一對應；專用特種檢測車輛，合規上路作業，車內集成多屏操作臺，支持5人隨車作業。
3.關鍵技術參數
通道1-16通道可選，最大擴展256通道；探測深度0-10m；掃描速度最高7200掃/秒；工作溫度-20℃~60℃；整機功耗低于40W；支持距離、時間、定位多模式觸發；采集軟件自帶濾波、增益校正、數據拼接功能，支持中英雙語，可一鍵導出PDF、Excel檢測報告，兼容第三方GNSS設備，預留二次開發數據接口。系統配備雙供電保障，可全天候連續作業。
四、成套檢測實施流程
工程采用車載雷達大面積普查+便攜式SL-GPR無線探地雷達定點復核組合模式，兼顧效率與檢測精度。
1.前期準備：校準雷達設備，收集道路施工圖、管線資料，規劃全域檢測路線；
2.車載全域掃測：檢測車勻速行駛，同步采集雷達波形、定位、路面視頻數據，系統實時標記地下異常區域；
3.定點復核核驗：針對車載雷達標記的隱患點位，使用輕量化無線手推雷達復測，精準判定病害類型、范圍；
4.數據專業分析：軟件降噪、地層追蹤、三維建模，定量測算空洞大小、埋深、土體含水率；
5.出具檢測成果：生成標準化報告，標注病害坐標、風險等級，配套路面整改、路基修復方案；
6.現場作業規范：嚴格遵守交通管制，妥善存儲原始探測數據，操作人員持證上崗，保障檢測精準度。
配套SL-GPR便攜式無線探地雷達簡述
整機重量≤5kg，無線傳輸距離20米，續航10小時，搭載50MHz~2GHz多頻段天線，探測深度0-5m，適用于道路邊角、人行道、病害點位精細核查，也可用于隧道襯砌、混凝土結構、暗管排污排查等場景。
五、方案整體價值
1.高效全域普查：相比人工鉆探效率提升數十倍，短時間完成城市主次干道全覆蓋體檢；
2.降低運維成本：隱患早發現、早處置，避免道路塌陷帶來的巨額修復、人身傷亡損失；
3.數字化管控：探測數據帶精準坐標歸檔，形成道路地下病害數據庫，支撐城市長效管理；
4.適配城市更新政策：滿足城市體檢、防災減災項目建設要求，助力市政道路安全數字化升級。
