一、項目背景與建設目標
1.1項目背景
在國內電網智能化轉型政策推動下，國內110kV及以上變電站總量突破5萬座，國網、國家能源集團均出臺文件要求推進變電站智能巡視，推動運維向少人、無人值守轉型。
傳統人工巡檢搭配固定攝像頭、輪式軌道機器人的運維模式短板突出：站內高壓、電磁、有毒氣體、復雜地形帶來人員安全隱患；人工巡檢漏檢、誤判頻發，無法實現7×24小時監測；傳統移動機器人越障能力差、固定監控存在視野盲區，且缺少現場簡易操作能力；同時變電運維人力成本持續上漲、專業運維人員緊缺。
在此背景下，武漢世隆科技有限公司聯合八維通、宇樹科技推出基于四足機器人的具身智能巡檢方案，融合多維度感知、自主導航、AI識別與數字化管控平臺，解決變電站巡檢各類痛點。
1.2現存核心痛點
1）人員安全風險突出：高壓觸電、極端天氣、狹小空間跌落、GIS室SF6泄漏、高噪聲損傷等多重安全隱患長期存在。
2）巡檢質量與效率不足：人工巡檢點位多、周期長，巡檢質量受人為因素干擾；巡檢數據紙質記錄，無法聯動電網PMS系統，難以開展大數據預判。
3）傳統設備適配性差：輪式、軌道機器人無法翻越臺階、溝渠，需改造場地；固定監控視角單一，無法近距離精細化檢測；現有設備僅具備觀測能力，無現場輔助操作功能。
4）人力運維壓力大：變電站數量持續增長，運維班組負荷飽和，高技能運維人員缺口明顯。
1.3建設目標
1）能力目標：部署四足機器人自主移動單元，搭載可見光、紅外、局放、氣體等多模態傳感器；實現表計、設備缺陷、開關狀態全AI自動識別；可選配機械臂完成標準化簡易現場操作。
2）效率安全目標：實現7×24小時自主巡檢，單站巡檢時長縮短40%-60%，人工常規巡檢工作量降低60%以上；高危區域人工到場次數減少70%，故障現場研判縮短至分鐘級。
3）管理決策目標：巡檢數據自動結構化存儲，搭建一體化管控平臺；依托歷史數據實現設備健康評估、故障趨勢預警，支撐預防性檢修。
4）推廣目標：形成標準化落地流程，可復制應用至各類變電站、升壓站、配電房等場景。
二、方案整體設計

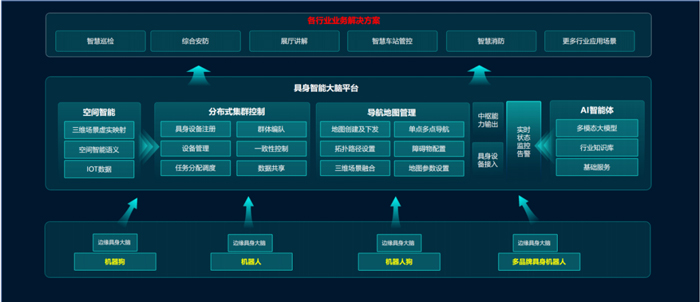

2.1系統總體架構
采用云-邊-端分層協同架構，分層解耦、開放兼容：
1）端側（機器人本體）：具備斷網自治能力，獨立完成建圖、導航、基礎AI識別，保障巡檢不中斷。
2）邊緣層（本地邊緣計算）：處理實時定位、避障、簡易圖像識別，降低網絡延遲。
3）云端管控平臺：統一調度多機器人、匯聚全量數據、開展深度AI分析與運維管理。
平臺提供標準化API接口，可無縫對接電網PMS3.0、集控監控系統，消除信息孤島。
2.2硬件系統
以宇樹工業級四足機器人為移動載體，模塊化搭載感知載荷，配套場站配套設施：

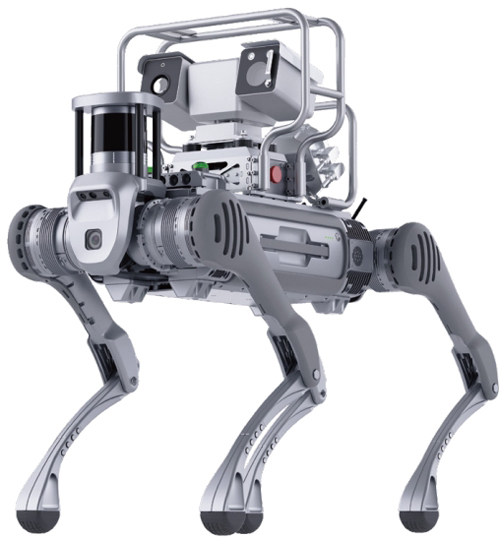

1）四足機器人平臺：自重≤65kg，最大負載40kg，可翻越40cm障礙、攀爬45°斜坡與25cm臺階；工作溫度-40℃~+55℃，IP54防護，單次滿載續航4小時；搭載32線激光雷達、360°超廣角雷達與IMU融合定位，實現無GPS環境厘米級精準導航。
2）可配置感知載荷
-雙光云臺：可見光識別設備外觀、紅外實現設備測溫；
-128通道聲紋局放檢測儀：可視化定位開關柜、變壓器局部放電；
-六合一氣體傳感器：監測O?、CO、可燃?xì)怏w、硫化氫等泄漏；
-拾音麥克風：采集設備異響，通過聲紋比對判斷機械故障；
-選配6自由度機械臂，具備力反饋，可遠程操作按鈕、旋鈕。
3）場站配套設施：自主充電樁、工業Wi-Fi6/5G MESH無線通信、聯動智能門禁，實現站內全域穩定通信與無人值守充電。

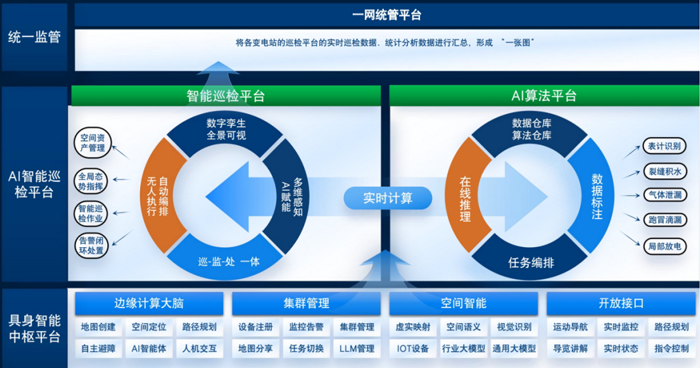

2.3軟件系統
采用微服務架構，分為三層核心軟件：
1）云端智能巡檢管控平臺：搭建數字孿生三維底座，包含四大中心：空間資產管理中心、全局態勢指揮駕駛艙、智能巡檢作業中心、告警閉環處置中心。支持圖形化任務編排、多級告警推送、工單全流程閉環、巡檢報表自動導出。
2）邊緣具身智能中樞：機器人本地調度核心，負責SLAM建圖、路徑規劃、多機協同、輕量化AI實時推理，弱網下獨立完成巡檢任務。
3）AI算法平臺：內置電力專用識別模型庫，支持在線推理、缺陷樣本標注與模型迭代優化。
2.4核心系統功能
（一）智能巡檢核心功能
1.多模式巡檢：自主定時巡檢、遠程遙控特巡、定點專項巡檢、多設備聯動立體巡檢。
2.高精度自主導航：無磁條無二維碼SLAM建圖，動態障礙物實時繞行，自適應臺階、碎石、溝渠復雜地形。

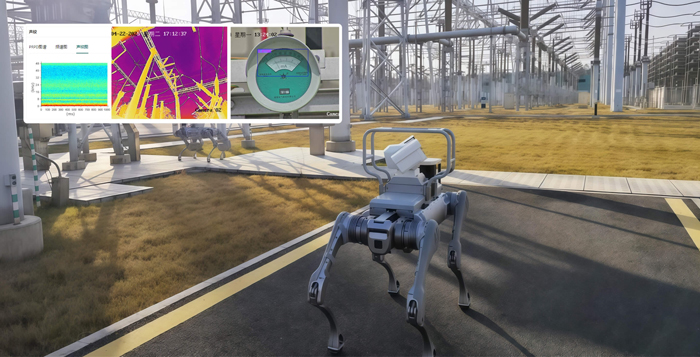

3.全維度智能檢測
-視覺識別：自動讀取指針/數字表計，識別開關分合、指示燈、壓板狀態，識別滲漏油、裂紋、鳥巢、柜門未關等設備缺陷，同時識別人員闖入、煙火、積水等安全隱患；
-紅外測溫：自動采集設備溫度，設置多級溫差閾值，跟蹤溫度變化趨勢，預警接頭過熱；
-局放與聲紋檢測：定位絕緣放電異響，量化異常信號強度；
-氣體在線監測：GIS室、電纜溝定點檢測，氣體超標立即聲光告警。
4.實時監控與交互：500ms低延遲音視頻回傳，支持遠程雙向喊話、第一視角現場查看；全程視頻自動存儲，支持任務回溯。
5.安全與數據管理：3D全方位防碰撞、低電量自動返航、電子圍欄急停多重安全防護；所有巡檢數據結構化存檔，生成設備全生命周期健康檔案，支持橫向、縱向數據對比分析。
（二）選配具身操作功能
搭載機械臂后可完成遠程標準化操作：復歸保護信號、操作就地切換開關、按壓復位按鈕；依靠視覺定位+力位柔順控制，操作前人工確認、操作后拍照留證，縮短故障應急處置時間。
三、項目實施部署流程
1.現場詳勘：測繪站內地形、臺階、通道尺寸，核對巡檢設備臺賬，排查通信盲區、高壓風險區域，激光掃描獲取三維點云建模數據。
2.設備驗收與人員籌備：設備到貨聯合驗收；組建專項實施團隊，同步完成業主運維人員系統操作、應急處置培訓。
3.平臺與現場部署：基于點云搭建數字孿生模型，可視化規劃最優巡檢路徑并虛擬仿真；部署Wi-Fi6/5G混合通信網絡，劃分獨立業務VLAN；安裝自動充電樁并規范供電接地。
4.全流程調試驗收：?jiǎn)螜C(jī)測試運動、傳感器、自動充電功能；平臺聯調任務下發、告警推送、遠程控制；開展完整全流程巡檢、斷網、低電量等異常場景壓力測試，聯合業主完成竣工驗收。
四、方案核心優勢
1.地形適配優勢：對比輪式、軌道機器人，無需改造站內環境，室內外全場景通行，可進入設備夾縫、狹小通道，覆蓋傳統設備盲區。
2.云邊端協同智能：云端統籌管理，邊緣實時處理，斷網仍可自主巡檢；數字孿生實現巡檢任務可視化編排，支持多形態巡檢設備統一接入。
3.安全可控優勢：核心軟硬件自主可控，符合信創與電力等保要求；硬件急停、軟件電子圍欄、操作人工確認構建多層安全防護，數據全程加密傳輸存儲。
4.工業級穩定可靠：設備寬溫防塵防水，適配變電站強電磁、惡劣戶外環境；方案經過多座220kV、500kV變電站落地驗證，算法持續迭代優化，配套遠程運維診斷降低現場維護成本。
五、綜合應用價值
1.社會效益
助力新型電力系統無人值守運維體系落地，推動電力行業人工智能裝備技術升級；提前預判設備故障，降低大面積停電風險，保障城鄉穩定供電。
2.經濟效益
大幅削減日常人工巡檢人力投入，中型220kV變電站可減少60%-70%例行巡檢人力；巡檢自動化釋放運維人力開展高端檢修工作；基于預測性維護減少非計劃停電損失，優化設備檢修周期，項目2-3年可收回投資。
3.安全效益
實現高危場景“機器換人”，徹底規避運維人員觸電、中毒、摔傷等人身事故；7×24小時不間斷巡檢可提前捕捉微小設備隱患，避免故障擴大；所有巡檢、告警、處置流程數字化留痕，安全生產管理可追溯、可考核。
總結
本方案緊扣武漢世隆科技有限公司結合國家電網智能化轉型要求，依托四足具身智能機器人，搭建一體化變電站無人巡檢體系，完整覆蓋巡檢、檢測、識別、管控、應急輔助全業務鏈條。方案地形適應性強、智能識別全面、多重安全保障，能夠同時實現人員安全保障、運維效率提升、運維成本壓降、設備風險提前預警多重價值，是現階段變電站智慧無人巡檢標準化成熟落地方案。同時，該方案也可以用于電力和能源行業智能巡檢。
